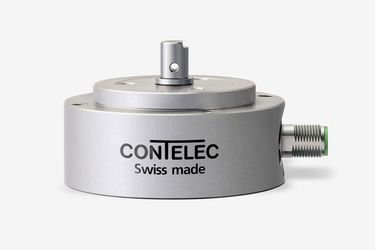

Vert-X 79
Präzise Steuerung für schwere Maschinen
Der Drehgeber Vert-X 79 eignet sich besonders für Anwendungen in Schwerlasttransportern und Baumaschinen.
Der robuste, kontaktlos messende Drehgeber verfügt über analoge und digitale Schnittstellen und erlaubt eine einfache Adaption für den jeweiligen Einsatz. Kundenspezifische Winkel lassen sich rasch und unkompliziert realisieren.
Vert-X 79
Merkmale
- Sehr robuste Ausführung
- Kontaktlose Messmethode
- Hohe Lebensdauer
- Hohe Messgenauigkeit
- Einsatz in rauer Umgebung möglich (Feuchtigkeit, Staub, Vibrationen, ...)
Anwendungsbereiche
- Forstmaschinen
- Schwerlasttransporter
Haben Sie Fragen?
verkauf@contelec.ch
+41 32 366 56 00
Produkte
Präzise Steuerung von Schwerlasttransportern
Vert-X 79 bringt Grösse und Genauigkeit in Einklang.
Moderne Schwerlast-Transporter, mit zahlreichen sich in alle Richtungen drehenden Achsen ausgestattet, sind in der Lage, enorme Lasten mit verblüffender Präzision zu manövrieren. Um dies zu ermöglichen, ist ein nahtloses Zusammenspiel der präzise gesteuerten Antriebsräder – oft sind es Dutzende – notwendig. Diese sind mit genau messenden Drehgebern bestückt, um Winkelpositionen hoch präzise ansteuern und messen zu können.
Bisher kamen dabei primär Potenziometer zur Anwendung. Diese haben den Nachteil, dass jede neue Winkelausführung stets mit Kosten und Umsetzungszeit verbunden ist.
Kontakt- und berührungslos messende Drehgeber
Abhilfe schaffen kontakt- und berührungslos messende Winkelsensoren. Der Drehgeber Vert-X 79 basiert auf der etablierten MH-C- und MH-C2-Technologie und erlaubt eine einfache Adaption. Kundenspezifische Winkel sind rasch und unkompliziert realisierbar.
Vert-X 79 bietet verschiedene Schnittstellen (0.1–10 V / 4–20 mA / CANopen). Die zu bestehenden Systemen bzw. Einbaunormen formgleichen Aussenkonturen mit einem Durchmesser von 79 mm erlauben ein nahtloses Upgrade bestehender Systeme.
Mitnehmerscheibe als Kupplungselement
Der für den Einsatz bei rauen Umgebungskonditionen konzipierte Vert-X 79 lässt sich mit einer sogenannten Mitnehmerscheibe bestücken. Diese dient als Kupplungselement zwischen dem Drehgeber selbst und der sich drehenden Achse. Aufgrund dieser losen Verbindung sind selbst bei radialen und axialen Versätzen präzise Messungen möglich. Auch ohne Mitnehmerscheibe überzeugt der Drehgeber in Heavy-duty-Anwendungen dank einer zulässigen Querbelastung von bis zu 300 Newton.
Drehgeber mit zahlreichen Features
Weitere Leistungsmerkmale und Optionen sorgen für einen weit gefächerten Anwendungsbereich. So ist der in der Standardversion mit einem M12-Anschlussstecker versehene Drehgeber auch mit kundenspezifischem Anschluss erhältlich. Optional stehen halb- und vollredundante Ausführungen zur Verfügung.
Ein ausserordentliches Feature ist die Unempfindlichkeit gegenüber magnetischen Feldern, die je nach Ausführung mit 300 A/m, mit 2‘000 A/m oder sogar mit bis zu 10‘000 A/m spezifiziert ist. Eine weitere Ausführungsvariante beeindruckt mit temperaturoptimierter 0.1–10 V bzw. 4–20 mA Schnittstelle und einem Temperaturkoeffizient von <25 ppm/K.
Der 12 bis 16 Bit auflösende, mit Schutzklasse IP68/IP69K spezifizierte Drehgeber Vert-X 79 bietet in der MH-C2-Variante spezifische Programmier- bzw. Setting-Möglichkeiten. Unterstützt werden das individuelle Setzen von Drehsinn (CW, CCW), Indexpunkt (Nullpunkt oder Mittelpunkt) sowie von Start- und Endpunkt.
